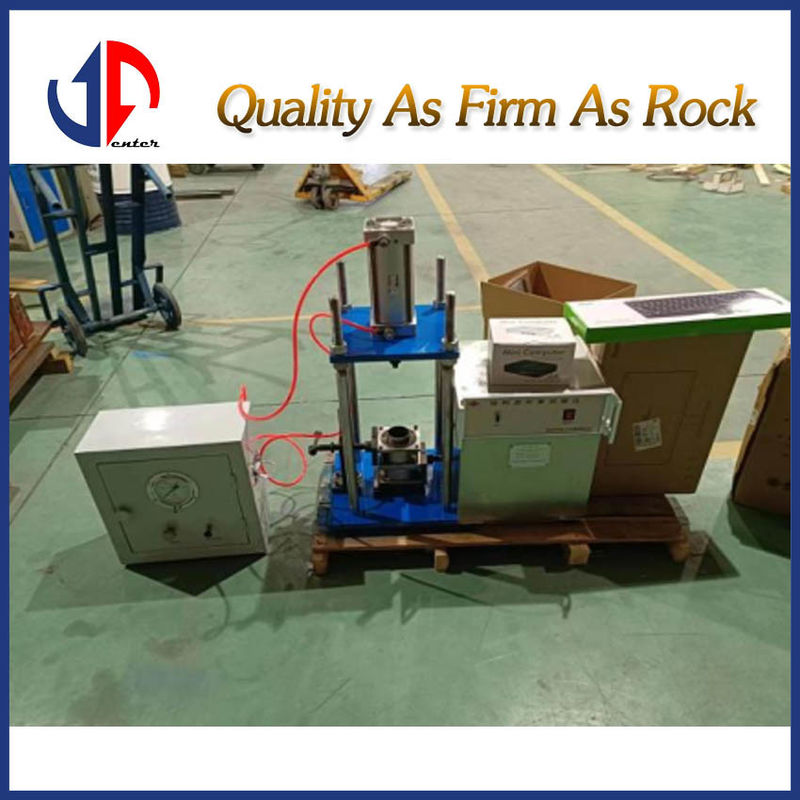

Teste automático de corte directo del suelo YJRB-B
Introducción:
El instrumento de cizallamiento directo controlado por deformación constante se utiliza para medir la resistencia al cizallamiento del suelo.una muestra se aplica a la fuerza de cizallamiento bajo diferentes presiones verticales para obtener la tensión de cizallamiento en el momento de la falla, y el coeficiente de resistencia al corte, el ángulo de fricción interna y la cohesión se determinan de acuerdo con la ley de Coulomb.
El instrumento está compuesto por un probador de cizallamiento directo, un sistema de control de presión, un controlador de adquisición de cizallamiento directo, una bomba de aire y un software informático superior.
El software de la computadora superior de cizallamiento directo muestra la presión vertical, la fuerza de cizallamiento y el desplazamiento, y puede ajustar la velocidad.y puede realizar la extracción automática, almacenamiento, impresión y exportación de los datos del instrumento de adquisición.norma de línea y otras especificaciones de ensayo pertinentes vigentes.
Composición y principio del instrumento
El instrumento está compuesto por un equipo de ensayo, un regulador de carga normal, un controlador, una fuente de aire y un sistema de control por ordenador.
Principio: El instrumento está controlado por un motor paso a paso de microordenador de un solo chip para conducir el mecanismo de cizallamiento y la carga normal máxima, la carga horizontal,el desplazamiento normal y el desplazamiento horizontal se miden mediante el sensor de fuerza y el sensor de desplazamiento, respectivamente.El puerto USB conecta el controlador con el PC. El software superior del ordenador es un sistema de control que coincide con el host de la máquina de cizallamiento.que se utiliza principalmente para el funcionamiento del sistema y el control del hostEl software puede ejecutarse bajo el sistema operativo Windows7, puede lograr la extracción y visualización de datos de consolidación, extracción y visualización de datos de corte, impresión, exportación y otras funciones.
En el caso de las máquinas de ensayo, el sistema de carga normal, el sistema de carga horizontal, el sistema de desplazamiento normal, la caja de cizallamiento de consolidación, etc.
Regulador: conectar la bomba de aire y el cilindro para controlar la carga normal.
Nombre:Teste automático de cizallamiento directo del suelo
Modelo:El número de unidades de producción
Parámetro técnico
Carga normal máxima: presión de 10kN (± 10N)
La fuerza de corte horizontal máxima: 30kN (± 10N)
Grados de carga vertical: 50,100,200,300,400 kPa
Diámetro de la muestra: Φ100 mm × 100 mm
Área de la muestra: 78,5 m2
La velocidad máxima de desplazamiento del corte es de 30 mm. La precisión es de 0,01 mm.
Velocidad de corte: 0,01 ~ 30 mm / min se puede ajustar arbitrariamente.
Fuente de alimentación: 220 V ± 10% 50 Hz ± 2 Hz.
Entorno de trabajo: temperatura 20±5°C, humedad relativa 80%RH, ambiente sin fuerte magnetismo, vibraciones fuertes y otras interferencias.
